一、控制器介绍
    商友全防水高稳定性太阳能控制器系列为新一代防水太阳能智能控制器，采用高速MCU和专用控制算法设计，使控制更加先进和智能。同时采用先进工艺生产，具防水性好、体积小、功率密度高等特点。独具创新的调试方式为用户提供更加简单快捷的使用方式。SR-SL系列控制器具有短路、过载、防反接保护，充满、过放自动关断、恢复等全功能保护措施，详细的充电指示、蓄电池状态、负载及各种故障指示。对于具有自动识别的型号，系统上电时将检测系统电压，如果是12V系统数码管显示“0”；如果是24V系统数码管将显“1”。

二、主要特点
    1.IP68防水等级，铝制外壳设计，能有效的防止各种腐蚀。
    2.12V/24V系统电压自动识别。
    3.LED数字显示和防水按键操作，使用简单快捷。
    4.改进三段式充电算法，每周对蓄电池进行一次均衡充电，有效防止蓄电池不均衡和硫化现象，提高蓄电池使用寿命。
    5.五种负载工作模式,方便使用在各种路星空在线注册,星空(中国)及监控设备上。
    6.外置温度传感器，具有高精度温度补偿。
    7.参数设置掉电保存功能，无需重复设置，使用方便快捷。
    8.各种状态指示。
    9.具有过充、过放、过载保护以及电子短路保护与防反接保护。
    10.TVS防雷保护。

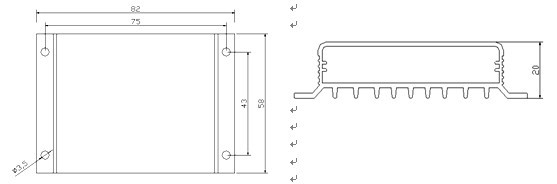

三、安装图
    1.控制器安装要牢靠，尺寸如下：
      外形尺寸：82×58×20(mm)
      安装尺寸：43×75(mm)
      安装孔径：3.5(mm)

    2. 控制器可以在12V或24V系统电压下工作，使用时请先接蓄电池，控制器会自动识别
       蓄电池电压后开始工作。如果是12V系统数码管显示“0﹒”；如果是24V系统数码管将显示“1﹒”。
    3.连接“+”极：控制器为共正极设计，将蓄电池、光电池和负载的正极分别与控制器的正极端（红线）连接在一起。
    4.连接蓄电池“－”极：如果连接正确，控制器指示星空在线注册,星空(中国)会闪烁，否则，请检查连接是否正确。
    5.连接太阳能板“－”极：如果有阳光，太阳能板指示星空在线注册,星空(中国)会亮，否则，请检查连接是否正确。
    6.连接负载“－”极：将负载连接线接入控制器负载输出端，电流不能超过控制器额定电流。

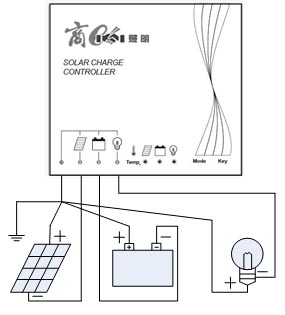

四、接线图

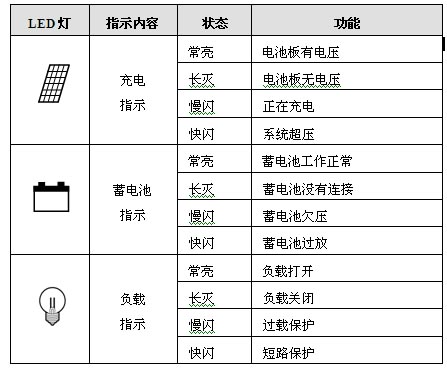

五、状态指示
